Beschreibung

Produktbeschreibung

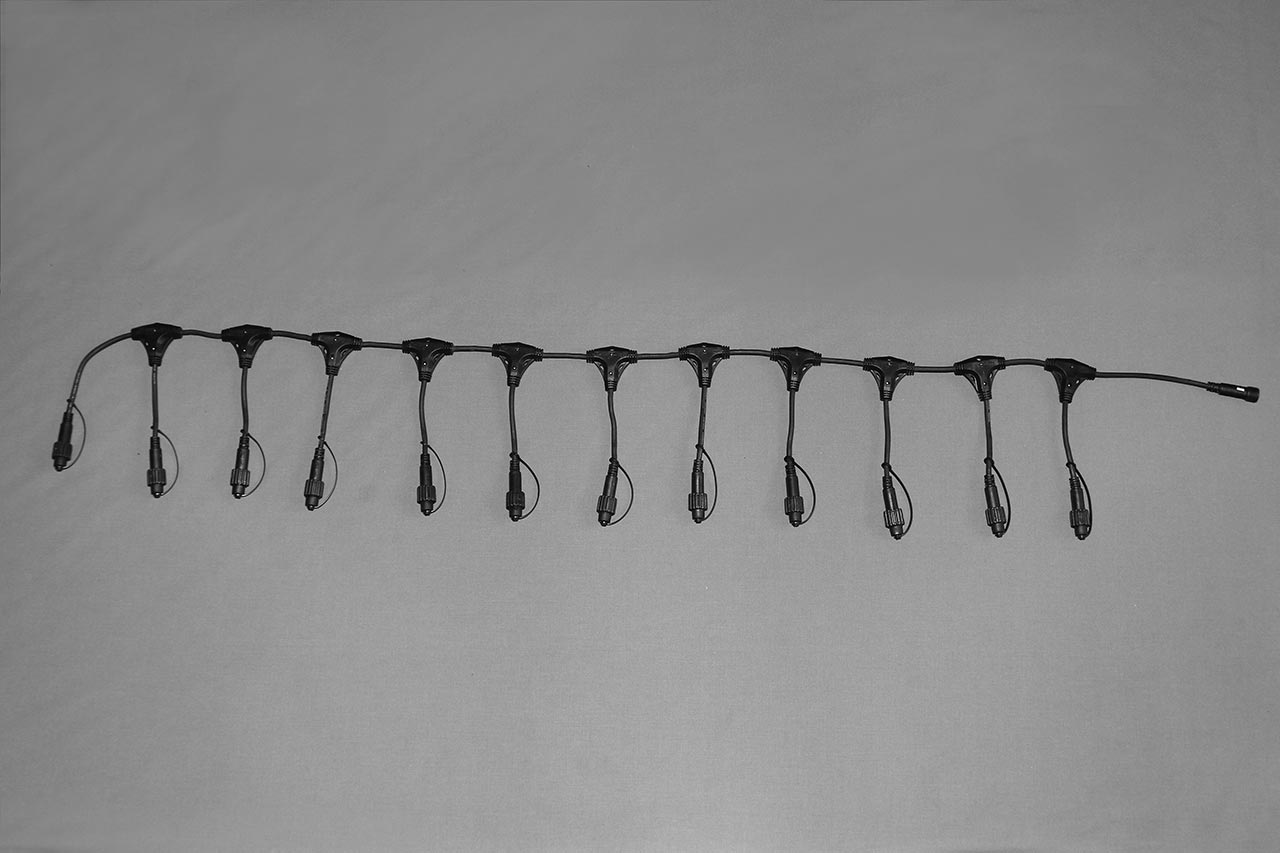

Verteiler 230 Volt für LED Lichtsystem QuickFix® von 1 auf 11 Ausgänge + Weiterleitung

Technische Daten
Abmessungen 1,25 M
Strom: 220-240V – 50 Hz
Kabelfarbe: Schwarz
Schutzart: IP 67
Max. Belastung bis 1800 Watt

Montage
Der Verteiler hat einen Eingang und 11 Ausgänge + einen Zusatzausgang für Weiterleitung
Er kann z.B. als Verteiler genommen werden, falls man von einer Strecke
auf 11 Strecken Lichterketten verteilen bzw. abzweigen möchte.
Z.B. kann man diesen Verteiler nutzen bei Baumbeleuchtungen, im Falle
der Verzweigung von Lichtstrecken auf mehrere Äste.
Vom Stamm aus, an dem die Hauptleitung läuft verzweigt man auf Lichterketten
und spart damit die Hin- und Rückführung.
Zudem auch gut verwendbar bei Lichtvorhängen oder Lichtüberdachungen

Dabei ist jedoch zu beachten, das die 1800 Watt max. eingehalten werden.

Die max. Belastung ist 1800 Watt.

Der Verteiler hat Adapter, um diese oder andere Teile miteinander zu verbinden.
Dabei werden lediglich die Adapter der Teile/ Lichterketten zusammengesteckt und mit einer
bereits vorhandenen Schraubmuffe gesichert.
Zusätzlich ist bei den Kabeln ein Wärmeschrumpfschlauch dabei, der über die Adaptermuffen
gestülpt wird und mit einem Wärmegerät verschrumpft wird.

Koppelsystem Schutzart IP 67
Produktinformationen “QuickFix®
Die Kabel für Outdoor (Aussen) Lichterketten und Zubehör ist durch blaue Markierungen an den Adaptern gekennzeichnet
Nur Artikel mit dieser Markierung sind untereinander koppelbar.
Das System erfüllt die Schutzart IP67,
D.h. hoher Schutz gegen Feuchtigkeit – Staubdicht – zeitweiliges Untertauchen
Bedingung: richtige Handhabung – richtige Installation.

Zudem haben die Adpater dieses System einen Verpolungsschutz,
Die Lichterketten benötigen zum Leuchten DC (Gleichstrom),
dabei ist in dem Anschlusskabel des Systems ein AC-DC Gleichrichter vorhanden,
der den Hausstrom AC(Wechselstrom) in DC (Gleichstrom) umwandelt.
Wird die Polung innerhalb des Lichtsystems gewechselt leuchten die Lichterketten nicht,
deshalb sind in den Adaptern Sperrmechanismen vorhanden, die das verhindern.
Falls man dennoch, aus irgendeinem Grund, die Polung falsch herstellt, leuchten die Lichterketten nicht.

Weitere Vorteile
230 Volt System – ein Netzteil (Trafo) wird nicht benötigt
Einfache Handhabung
Kabel austauschbar oder ergänzbar

Vorgängersystem
Sie können die Vorgängerversion dieses Systems mit IP 44 nicht direkt an das System IP 67 koppeln
Haben Sie noch Lichterketten des Vorgängersystems so kann man mit Hilfe eines Zusatzadapters
von dem Vorgänger auf das neuere System koppeln oder umgekehrt.
Dieser Adapter hat die Artikelnummer 71560-799.
