Beschreibung
Produktbeschreibung

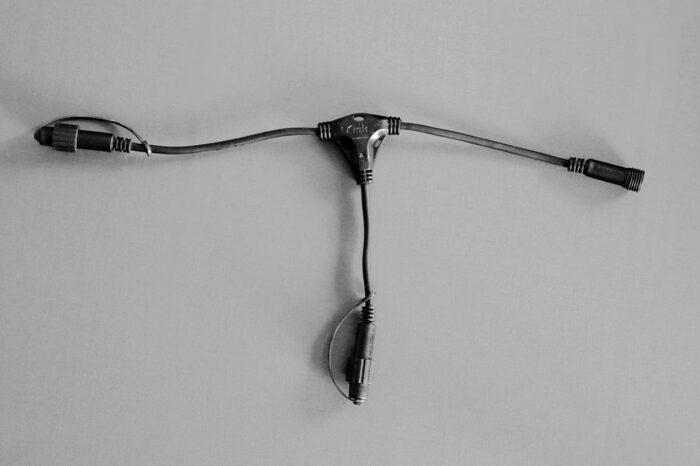

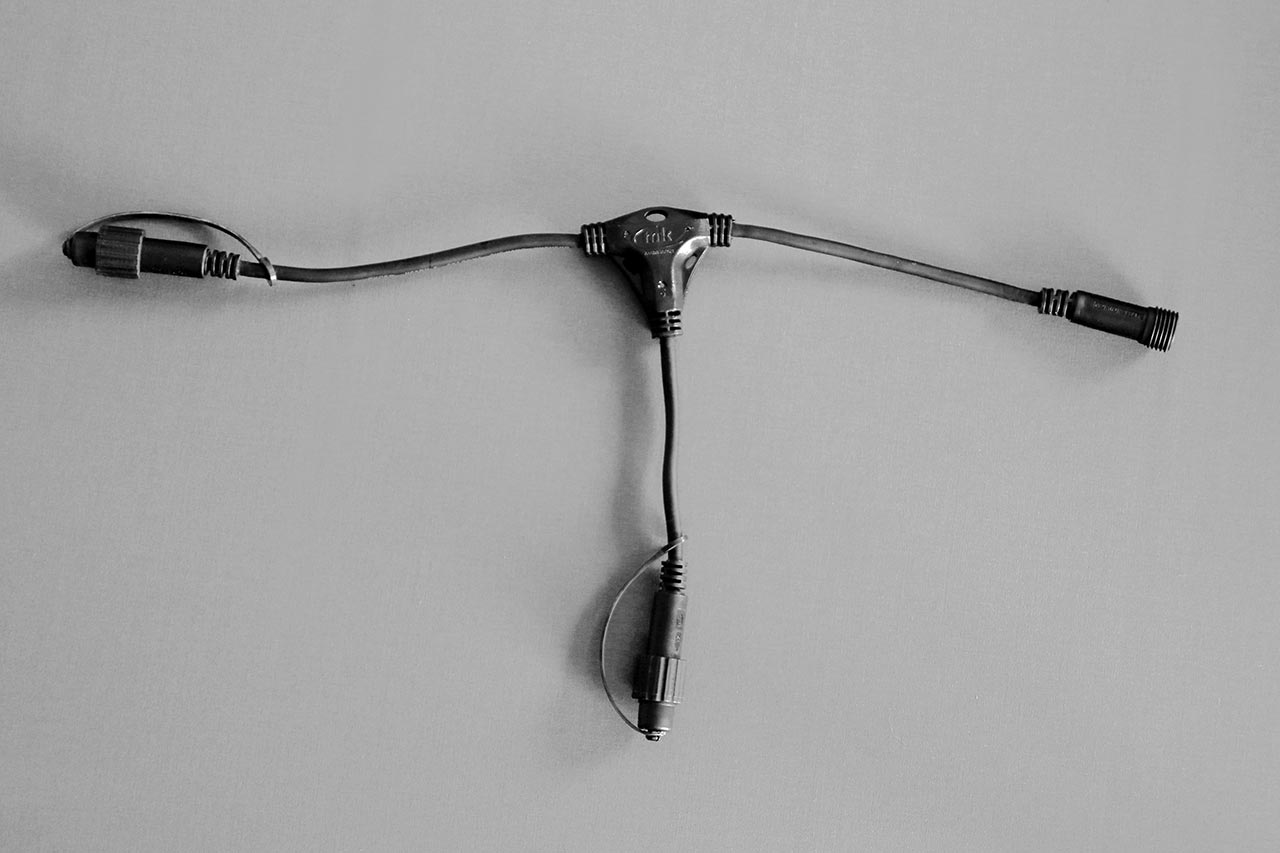

Verteiler in T-Form 230 Volt für LED Lichtsystem QuickFix®
Technische Daten
Abmessungen 15x15x10 cm
Strom: 220-240V – 50 Hz
Kabelfarbe: Schwarz
Schutzart: IP 67
Max. Belastung bis 1800 Watt
Montage
Der T-Verteiler hat einen Eingang und 2 Ausgänge
Er kann z.B. als Verteiler genommen werden, falls man von einer Strecke
auf 2 Strecken Lichterketten verteilen bwz. abzweigen möchte.
Mehrere hintereinander gekoppelte T-Verteiler können z.B. Verwendung finden
bei der Montage eines Lichtvorhanges oder einer Lichtüberdachung.
Der T-Verteiler kann auch z.B. zwischen 2 Lichterketten oder 2 ICE Lite montiert werden
um z.B. auf ein Lichtmotiv abzuzweigen.
Die max. Belastung ist 1800 Watt.
Der Verteiler hat Adapter, um diese oder andere Teile miteinander zu verbinden.
Dabei werden lediglich die Adapter der Teile/ Lichterketten zusammengesteckt und mit einer
bereits vorhandenen Schraubmuffe gesichert.
Zusätzlich ist bei den Kabeln ein Wärmeschrumpfschlauch dabei, der über die Adaptermuffen
gestülpt wird und mit einem Wärmegerät verschrumpft wird.
Koppelsystem Schutzart IP 67
Produktinformationen “QuickFix®
Die Kabel für Outdoor (Aussen) Lichterketten und Zubehör ist durch blaue Markierungen an den Adaptern gekennzeichnet
Nur Artikel mit dieser Markierung sind untereinander koppelbar.
Das System erfüllt die Schutzart IP67,
D.h. hoher Schutz gegen Feuchtigkeit – Staubdicht – zeitweiliges Untertauchen
Bedingung: richtige Handhabung – richtige Installation.
Zudem haben die Adpater dieses System einen Verpolungsschutz,
Die Lichterketten benötigen zum Leuchten DC (Gleichstrom),
dabei ist in dem Anschlusskabel des Systems ein AC-DC Gleichrichter vorhanden,
der den Hausstrom AC(Wechselstrom) in DC (Gleichstrom) umwandelt.
Wird die Polung innerhalb des Lichtsystems gewechselt leuchten die Lichterketten nicht,
deshalb sind in den Adaptern Sperrmechanismen vorhanden, die das verhindern.
Falls man dennoch, aus irgendeinem Grund, die Polung falsch herstellt, leuchten die Lichterketten nicht.
Weitere Vorteile
230 Volt System – ein Netzteil (Trafo) wird nicht benötigt
Einfache Handhabung
Kabel austauschbar oder ergänzbar
Vorgängersystem
Sie können die Vorgängerversion dieses Systems mit IP 44 nicht direkt an das System IP 67 koppeln
Haben Sie noch Lichterketten des Vorgängersystems so kann man mit Hilfe eines Zusatzadapters
von dem Vorgänger auf das neuere System koppeln oder umgekehrt.
Dieser Adapter hat die Artikelnummer 71560-799.
